应用/用途
<装饰/照明应用>
塑料光纤不存在漏电或发热风险，因此非常适合用于喷泉和游泳池等水下照明以及展会冷光照明。另外，其维护也非常容易，因此广泛用于建筑物墙壁和标牌等较高位置的照明应用。
图片由 SAIDEN Corp. 提供
图片由 PRODUCTS KEI CO., LTD 提供
<汽车照明应用>

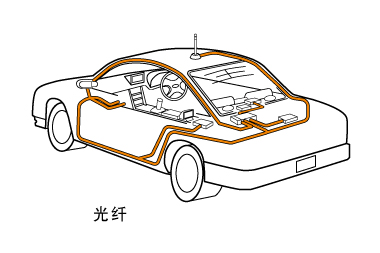

RAYTELA™ 可广泛应用于汽车内饰照明，包括利用端发光、侧发光实现的氛围照明，以及采用编织塑料光纤制作的车门饰条等装饰照明。
<工业应用>

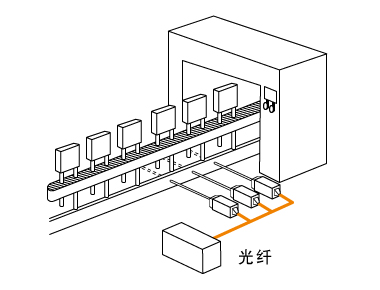

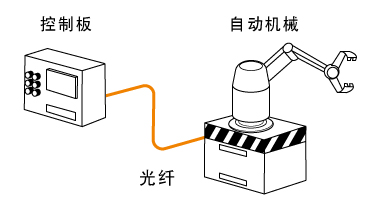

光通信不受电磁干扰，因此广泛应用于工业网络。与石英光纤相比，塑料光纤具有更好的柔韧性和耐弯曲性。此外，其大芯径和优异的光传输性能使其也适用于各种传感器和照明应用。
<医疗应用>
东丽塑料光纤 RAYTELA® 在医疗应用中表现卓越，广受认可。与普通塑料光纤相比，它具有照射范围广、弯曲损耗低、抗弯折性能强等特点，因此被广泛应用于内窥镜等领域。
产品信息
<塑料光纤单丝>

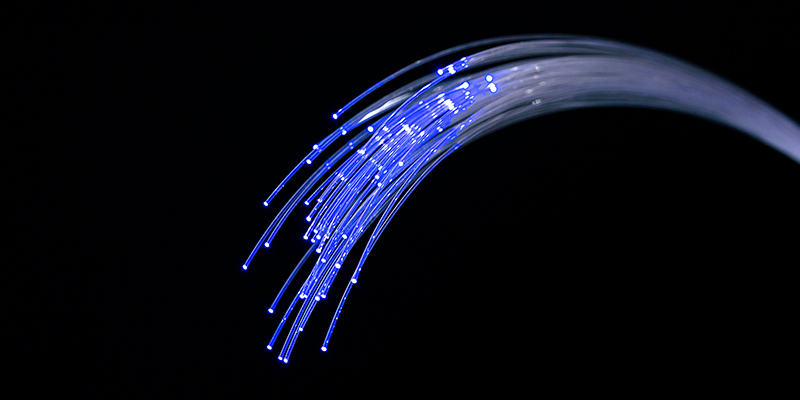

一种由高纯度聚甲基丙烯酸甲酯 (PMMA) 制成的塑料光纤。塑料光纤直径范围为 250 μm 至 3000 μm。
<塑料光纤软线>
护套可选用聚乙烯、聚氯乙烯等多种材料，使塑料光纤软线具备耐热、耐弯折、耐化学腐蚀等特性，拥有优异的物理与化学耐久性。
<塑料光纤导光管>
我们提供由塑料光纤集束并包覆成型的导光管。
技术信息
<产品特点>
| PG 型 | PS 型 | PF 型 | PE 型 | |
|---|---|---|---|---|
| 纤芯 | PMMA | PMMA | PMMA | PMMA |
| 包层 | G | S | F | E |
| 塑料光纤直径 [μm] | 250 至 3000 | 250 至 1000 | 500 至 1500 | 500 至 1500 |
| 数值孔径 | 0.50 | 0.46 | 0.46 | 0.55 |
| 传输损耗 @ Φ1.0 POF [@650 nm，dB/km] |
≤ 150 | ≒ 6000 | ≤ 150 | ≤ 150 |
| 耐热温度 [°C] | 70 | 70 | 85 | 105 |
PMMA：聚甲基丙烯酸甲酯
*上述数值仅供参考，并非保证实现的值。
包装信息
卷轴尺寸
<规格>
| 卷轴类型 | 尺寸 [mm] | 重量 [kg] |
材料 | |||||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | ||||
| 塑料光纤 | A | 300 | 190 | 52 | 180 | 14 | 1.25 | 聚苯乙烯 |
| B | 285 | 195 | 52 | 89 | 7 | 0.58 | ||
| 塑料光纤软线 | C | 350 | 210 | 51 | 140 | 3 | 0.98 | ABS |
| D | 450 | 210 | 51 | 140 | 3.5 | 1 | ||
| E | 450 | 315 | 51 | 141 | 3 | 1.2 | 纸板箱 | |
| 纸箱 类型 |
纸箱尺寸（长 × 宽 × 高） [mm] |
包装卷轴类型 | 包装号（卷筒） |
|---|---|---|---|
| a | 296 × 110 × 296 | B | 1 |
| b | 305 × 220 × 315 | A | 1 |
| B | 2 | ||
| c | 420 × 310 × 302 | A | 2 |
| B | 4 | ||
| d | 362 × 362 × 172 | C | 1 |
| e | 360 × 315 × 372 | C | 2 |
| f | 461 × 461 × 167 | D | 1 |
| E | 1 | ||
| g | 461 × 312 × 471 | D | 2 |
| E | 2 |
*请参阅以下“使用注意事项”并正确使用。
使用注意事项
适用产品：在处理东丽的塑料光纤单丝、塑料光纤软线、光缆、导光管以及使用这些材料制成的加工产品（以下统称“东丽塑料光纤 RAYTELA”™）时，请遵守以下注意事项。
安全使用东丽塑料光纤 RAYTELA™
1.应用注意事项
- (1) 请勿在直接接触食物或人体的应用（包括医疗应用）中使用东丽塑料光纤 RAYTELA™。如需将本产品用于医疗用途，请提前咨询我们的产品代表。
2.设计注意事项
- (1) 在设计使用东丽塑料光纤 RAYTELA 的系统时™，请务必在设计过程中参考技术文档，充分了解东丽塑料光纤 RAYTELA™的所有特性参数。
- (2) 此外，技术文档中提到的特征值并不能保证本产品的安全性或兼容性。客户应确认本产品的安全性和兼容性是否符合其预期用途。
3.使用注意事项
- (1) 请在每个等级所指示的温度范围内使用东丽塑料光纤 RAYTELA™。特别是在超过 200°C 的温度下使用时，存在因局部降解和起火而产生气体的危险。
- (2) 使用卤素灯或集中阳光作为光源时，请使用阻光滤光片或冷却装置，避免超过最大使用温度。
- (3) 避免在灰尘或污垢较多的地方使用。如果灰尘或污垢附着在东丽塑料光纤 RAYTELA™ 的末端，其光学特性会下降。此外，在高温环境下，灰尘可能导致起火，造成东丽塑料光纤 RAYTELA™ 熔化/燃烧。
充分利用东丽塑料光纤 RAYTELA™ 的特性
1.机械环境注意事项
- (1) 请勿施加超过最大容许负荷的力。
- (2) 切勿在弯曲半径过小的情况下使用特别是，如果连接器连接点附近存在过大应力，则光学特性可能会下降。请将弯曲半径保持在所用外径的大约 20 倍以上。
- (3) 切勿过度扭曲东丽塑料光纤 RAYTELA™。如果在扭曲状态下使用，其光学特性可能会下降。
- (4) 请避免持续强行弯曲和猛烈的跌落冲击。
2.化学环境注意事项
- (1) 请勿让东丽塑料光纤 RAYTELA™ 与含有增塑剂（如邻苯二甲酸酯类增塑剂）的塑化聚氯乙烯材料（如电线、乙烯基胶带等）接触。增塑剂会发生转移，并且可能会降低光学特性。请提前检查反应情况。
- (2) 此外，请查阅技术文档，全面了解东丽塑料光纤 RAYTELA™ 对清洁剂、粘合剂、油类、溶剂等的化学耐受性。
3.其他环境下的注意事项
- (1) 在高温环境下使用时，这款产品的性能会下降，因此请务必采用具有适当防护措施的线缆结构。请注意避免过量水分进入东丽塑料光纤 RAYTELA™。
- (2) 此外，应避免在暴露于紫外线或放射性射线等特殊能量射线的环境中使用。
