感光性導電材料 レイブリッド®電子部品用ペーストレイブリッド®

概要

レイブリッド® 電子部品用ペースト(FHAGシリーズ)は、感光特性を保有した導電ペーストです。東レ独自のポリマー設計技術で高解像度且つ厚膜の配線を形成でき、主に電子部品の電極用途などに採用されております。

特長

  1. スクリーン印刷で塗布した後に、フォトリソ加工にて高解像度の配線形成が可能。
  2. 東レ独自のポリマー設計技術で高解像度且つ厚膜配線の形成が可能。
  3. パターン収縮を抑えることで、850℃以上の高温域の焼結条件でも適用可能。
  4. スクリーン印刷時の溶剤の揮発を最小限に抑えることで、印刷工程時のお客様での粘度調整が不要。

用途・使い方

RAYBRID ®をスクリーン印刷などで基板上に均一に塗布した後に、フォトリソにてご所望のパターンを形成ください。そして、800℃以上の熱工程を施してパターンを焼結させてご使用ください。

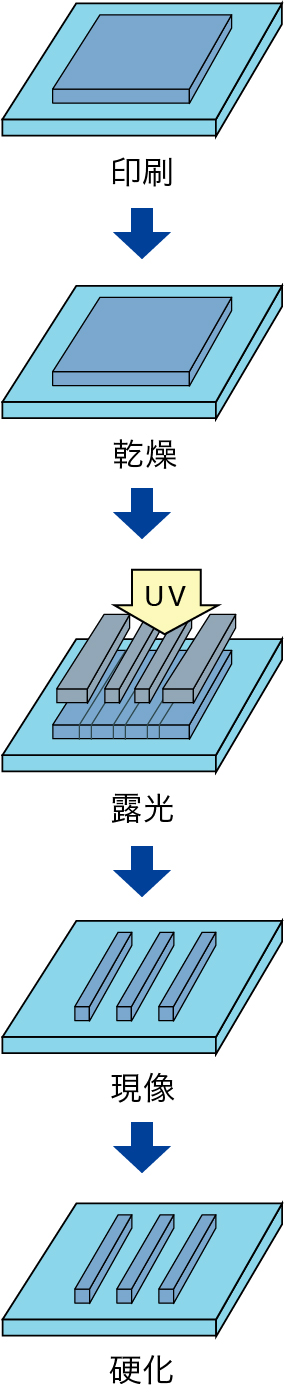

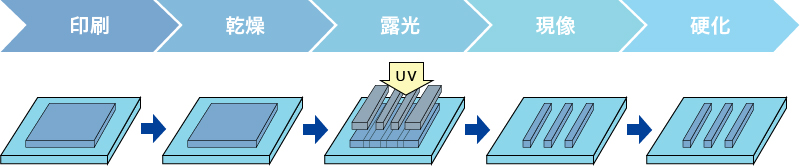

プロセス

印刷 → 乾燥 → 露光 → 現像 → 硬化 印刷 → 乾燥 → 露光 → 現像 → 硬化

印刷方法:
スクリーン印刷

乾燥方法:
Oven,IR

露光方法:
コンタクト露光

現像方法:
アルカリ現像

硬化方法:
焼結炉

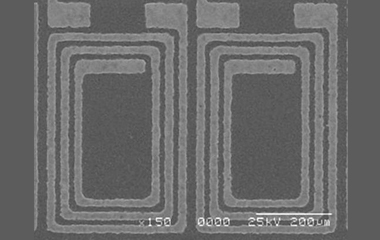

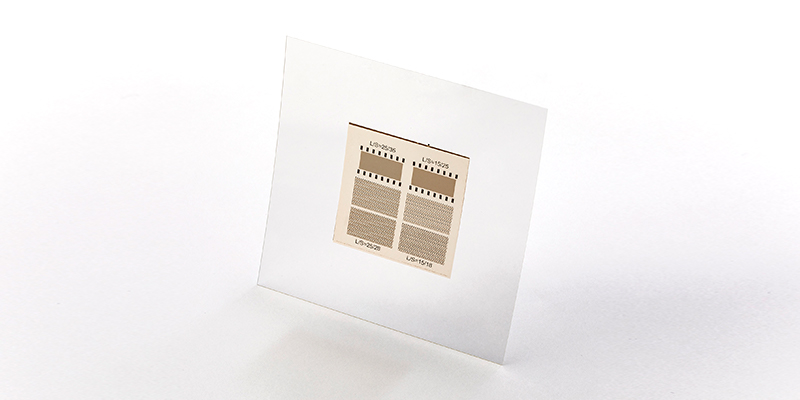

形成パターンイメージ

形成パターンイメージ

技術情報

製品特性

項目 特性
解像度 Line/Space/Thickness = 15μm/15μm/10μm
電気抵抗 比抵抗:<3.0μΩ・cm
シート抵抗:<0.03Ω/□@0.5um
焼結温度 850℃

記載の構成・特性データは代表値です。製品毎に特性は異なるため、お客様のご用途に合わせて最適な材料をご提案させて頂きますので、詳しくはお問合せ下さい。
