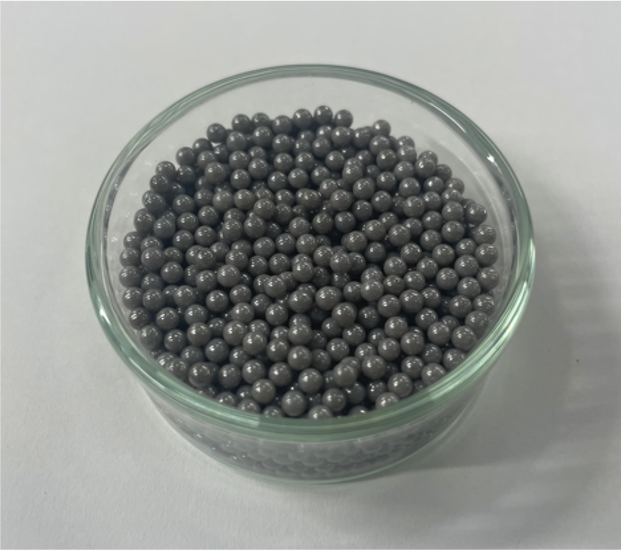

特長
1．高純度
Fe2O3, SiO2,MgO等、分散物の特性に影響を及ぼす不純物の混入の可能性が極めて少ない
2．高強度
正方晶で安定したジルコニア系セラミックスで強度が高く、割れ・欠けの発生が極めて少ない
3．高精度
長円形・ダンベル形等の異形ビーズの混入が極めて少ないので、粉砕・分散効率が高まる
4．高比重
セラミックスの中でも最大の比重(6.00以上)を有するため、粉砕・分散効率に優れている
5．コンタミレス
磨耗しにくいので、被粉砕、被分散物へのビーズからのコンタミネーションを最小限にできる
6．高靭性
アルミナの2倍以上という業界最高水準の破壊靭性を保持
7．高耐磨耗性
表面が滑らかで耐磨耗性に優れているので生産の安定化、効率化がはかれる
＜分散メディアとしてのメリット＞
・ビーズの粒度分布が狭く、均一な粉砕・分散に貢献
・ビーズの真球度が高く、表面が平滑なため、摩耗しにくく、コンタミ量を抑えることが可能
技術情報
＜HIP処理＞
HIP：Hot Isostatic Pressing
高温・高圧下で処理を行うことでビーズ内部の欠陥を除去し、信頼性を向上。
＜製品特性＞
| サイズ [mm] |
外形許容範囲 | 平均圧壊荷重 [kgf] |
|
|---|---|---|---|
| 上限公表 | 下限公表 | ||
| 0.05 | 0.02 | 0.02 | |
| 0.10 | 0.03 | 0.03 | ≧ 1 |
| 0.20 | 0.05 | 0.05 | ≧ 3 |
| 0.30 | 0.10 | 0.05 | ≧ 6 |
| 0.40 | 0.10 | 0.10 | ≧ 10 |
| 0.50 | 0.10 | 0.10 | ≧ 20 |
| 0.65 | 0.15 | 0.15 | ≧ 30 |
| 0.80 | 0.10 | 0.10 | ≧ 50 |
| 1.00 | 0.20 | 0.20 | ≧ 80 |
| 1.25 | 0.20 | 0.20 | ≧ 120 |
| 1.50 | 0.20 | 0.20 | ≧ 160 |
| 2.00 | 0.20 | 0.20 | ≧ 240 |
| 3.00 | 0.30 | 0.30 | ≧ 500 |
| 5.00 | 0.50 | 0.50 | ≧ 600 |
| 測定値 | 構成比（wt%） |
|---|---|
| ZrO2 | 94.75 ± 0.60 |
| Y2O3 | 4.90 ± 0.50 |
| Al2O3 | 0.30 ± 0.10 |
| Fe2O2 | ≦ 0.01 |
| SiO2 | ≦ 0.01 |
| TiO2 | ≦ 0.01 |
| 測定値 | |
|---|---|
| 密度 [g/cm3] | 6.06 |
| 充填密度 [g/cm3] | 3.70 |
| 硬度 [Hv] | 1300 |
