膜状胶粘剂 FALDA™聚酰亚胺低介电常数/介质损耗
膜状胶粘剂（开发品）
FALDA™ 聚酰亚胺低介电常数/介质损耗膜状胶粘剂是适用于高速、高频等5G通信应用的热固型产品。
特性
- 通过对聚酰亚胺树脂的设计使其实现了在20GHz时0.006的低介质损耗。
- 除了高耐热的特性外,还具有高强度,良好的伸缩性等特点。
- 可对应最高400um为止的膜厚。
使用方法
FALDA™聚酰亚胺低介电常数/介质损耗膜状胶粘剂在两侧表面上都有覆盖膜,可对应激光穿孔加工。

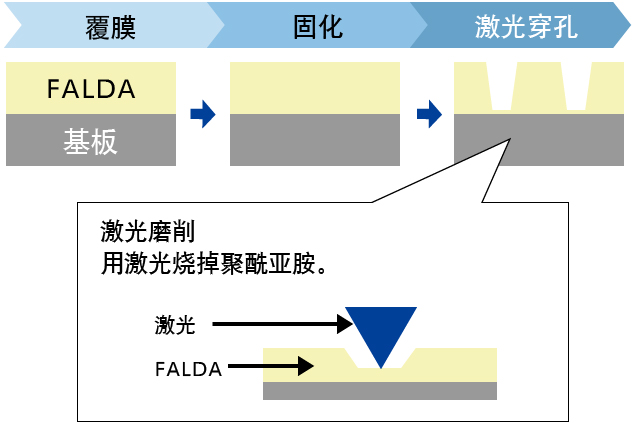

加工工艺
通孔加工

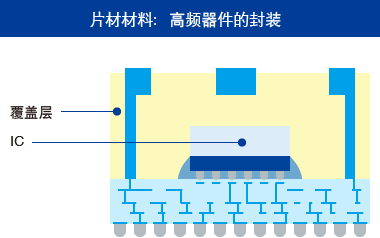

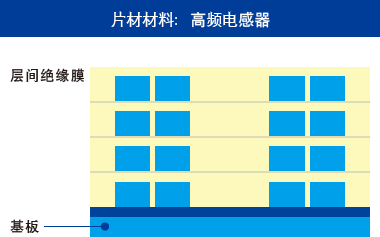

应用示例
技术信息
| 型号 | LDA-30 | LPDA-10 | |
|---|---|---|---|
| 特性 | 非光敏 | 光敏 | |
| 材料厚度 (µm) | 25 至 200 µm | 10 至 25 µm | |
| 介电常数 | 20 GHz | 2.41 | 2.71 |
| 介质损耗 | 20 GHz | 0.003 | 0.0072 |
| Tg (°C) | 185 | 120 | |
| CTE (ppm) | 70 | 70 | |
| 弹性模量 (GPA) @23°C | 1.5 | 1.7 | |
| 抗拉强度 (MPa) | 52 | 65 | |
| 拉伸伸长率 (%) | 10 | 15 | |
| 吸水率 (%) | 0.2 | 0.6 | |
| 固化后结合力 (N/cm) | 10 | - | |
| 固化条件 | 180°C × 60 分钟 | 200°C × 60 分钟 | |
