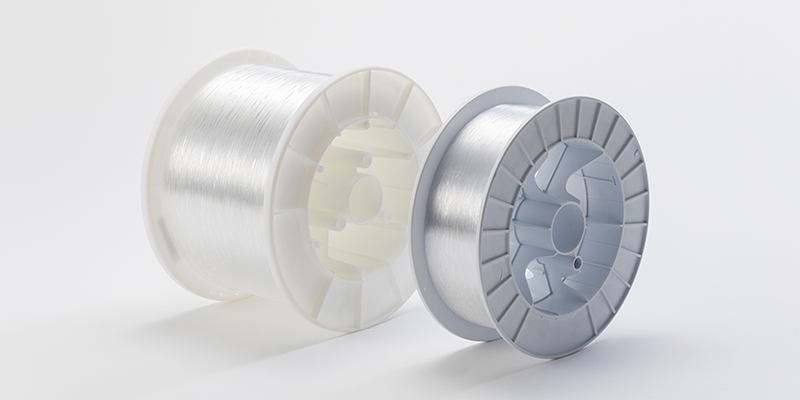

塑料光纤 RAYTELA™ 光纤丝
一种使用高纯度聚甲基丙烯酸甲酯 (PMMA) 制成的塑料光纤，具有低损耗和高可靠性。光纤规格多样，直径从 250 µm 至 3,000 µm 不等。
技术信息
PG 系列
光纤规格
| 项目 | 规格 | |
|---|---|---|

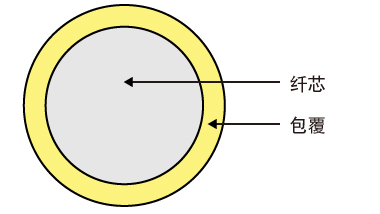

| 纤芯 | 材料 | 聚甲基丙烯酸甲酯 |
| 折射指数 | 1.49 | |
| 覆层 | 材料 | 含氟聚合物 |
| 折射指数 | 1.41 | |
| 光学结构 | 折射率阶跃指数 | |
| 光纤折射值（不适用） | 0.5 | |
| 最大光信号接收率 | 60° | |
| 正常使用温度 | -55 至 70°C | |
光纤产品
| 产品类型 | 纤芯直径 (µm) |
覆层直径 (µm) |
卷轴长度 (米/卷轴) |
透射率 (650 nm 时) (dB/m) |
公差 折弯半径 (mm) |
封装材料 | |
|---|---|---|---|---|---|---|---|
| 卷轴 | 纸箱 | ||||||
| PG-FB 250 | 240 | 250 | 12,000 | ≦ 0.30 | 9 | B | a, b, c |
| PG-FB 500 | 486 | 500 | 6,000 | ≦ 0.18 | 9 | B | a, b, c |
| PG-FB 750 | 735 | 750 | 2,700 | ≦ 0.15 | 9 | B | a, b, c |
| A | a, b, c | ||||||
| PG-FB1000 | 980 | 1,000 | 1,500 | ≦ 0.15 | 9 | B | a, b, c |
| 5,250 | A | a, b, c | |||||
| PG-FB1500 | 1,480 | 1,500 | 700 | ≦ 0.15 | 20 | B | a, b, c |
| A | a, b, c | ||||||
| PG-FB2000 | 1,980 | 2,000 | 350 | ≦ 0.20 | 20 | B | a, b, c |
| A | a, b, c | ||||||
| PG-FB3000 | 2,980 | 3,000 | 150 | ≦ 0.20 | 20 | B | a, b, c |
| A | a, b, c | ||||||
PF 系列
光纤规格
| 项目 | 规格 | |
|---|---|---|
| 纤芯 | 材料 | 聚甲基丙烯酸甲酯 (PMA) |
| 折射指数 | 1.49 | |
| 覆层 | 材料 | 含氟聚合物 |
| 折射指数 | 1.42 | |
| 光学结构 | 折射率阶跃指数 | |
| 光纤折射值（不适用） | 0.46 | |
| 最大光信号接收率 | 55° | |
| 正常使用温度 | -55 至 85°C | |
光纤产品
| 产品类型 | 纤芯直径 (µm) |
覆层直径 (µm) |
卷轴长度 (米/卷轴) |
透射率 (650 nm 时) (dB/m) |
公差 折弯半径 (mm) |
封装材料 | |
|---|---|---|---|---|---|---|---|
| 卷轴 | 纸箱 | ||||||
| PF-FB 500 | 486 | 500 | 6,000 | ≦ 0.18 | 17 | B | a, b, c |
| PF-FB 750 | 735 | 750 | 2,700 | ≦ 0.15 | 17 | B | a, b, c |
| PF-FB1000 | 980 | 1,000 | 5,250 | ≦ 0.15 | 17 | B | a, b, c |
| A | a, b, c | ||||||
